Šiandien pasidalinsime alyvos kiekio matavimo vieneto išmontavimo, surinkimo ir taisymo technikomis. Tai padės įvaldyti matavimo vieneto remonto įgūdžius.
Kaip pavyzdį paimdami Bosch CPN2.2 ne{1}}maitinamą normaliai atidarytą matavimo įrenginį 0928400617 (jis suderinamas su 0928400627), pereikime prie proceso.
I.Matavimo bloko išmontavimas
1. Išmontavimo įrankiai yra tokie. Tai yra naudojami įrankiai:
Dyzelinių transporto priemonių aptarnavimo klubas - transporto priemonių šeima ne kelyje
3 veiksmas
Kaire ranka laikykite matavimo vožtuvą ir pasukite įrankio svirtį pagal laikrodžio rodyklę;
4 veiksmas
Nuimkite visą matavimo vožtuvo kreipiamojo strypo sekciją, kaip parodyta paveikslėlyje žemiau:
5 veiksmas

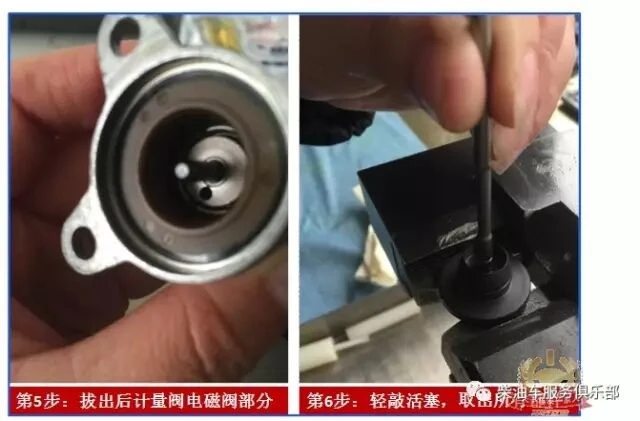

Nuimkite armatūrą nuo elektromagnetinio vožtuvo korpuso;
6 veiksmas
Matavimo vožtuvo kreipiamojo strypo dalį laikykite spaustukais ir naudokite seną CRIN1 kuro purkštuko vožtuvo mazgo vožtuvo kotą kaip stabdymo kaištį. Kaire ranka laikykite vožtuvo kotą ir spauskite žemyn, kol spyruoklės nebebus galima suspausti. Stūmoklis, spyruoklė ir traukos spyruoklės sėdynė bus išstumta. Kaip parodyta paveikslėlyje žemiau:
3. Išardytos matavimo vieneto dalys po sprogimo diagramos išmontavimo parodytos toliau pateiktame paveikslėlyje:
4. Dažni dozavimo vožtuvo gedimų režimai
1) Užblokuotas stūmoklio kuro kanalas
Tiesiog pašalinkite įstrigusias daleles ir dozavimo vožtuvą galėsite taisyti.
2) Vidinės dalys surūdijusios ir įstrigo
Surūdijusį stūmoklį galima poliruoti švitriniu popieriumi, kurio storis 1500 arba didesnis.
3) Armatūros kreiptuvas labai susidėvėjęs
Ši situacija nėra labai dažna. Jei kyla problemų, pakeiskite armatūrą.
4) Stūmoklio degalų pratekėjimas tampa didesnis
Daugelis patyrusių vairuotojų pranešė, kad pakeitus naują apskaitos bloką, automobilis nėra toks galingas kaip anksčiau. Ar tai tiesa? Kodėl?
Tai tikrai tiesa. Priežastys, kurias analizavome, yra šios:
Dėl per didelio dyzelino kietųjų dalelių susidėvi ne tik purkštuko vožtuvo komponento lizdas, bet ir dozatoriaus stūmoklio kuro kanalas, todėl praėjimas didesnis, srauto atsakas didesnis, srauto greitis didesnis, o alyvos siurblio degalų padavimo talpa ir, žinoma, didesnė galia. Vairuotojai yra pripratę prie darbinės būklės susidėvėjus dozavimo vožtuvui, o pakeitus naują dozavimo vožtuvą, natūraliai atsiras kontrastas.
Išardydami dozavimo vožtuvą nustatykite, kuris komponentas yra sugedęs, ir sutvarkykite arba pakeiskite jį. Ir surinkite pagal toliau aprašytą surinkimo būdą.
II. Matavimo bloko surinkimas
1) Iš anksto-įdiekite stūmoklio kreipiklio bloko dalį
1 veiksmas: įkiškite stūmoklį į stūmoklio kreipiklio bloką taip, kad aklina galvutė su dviem apvaliomis skylėmis būtų nukreipta į vidų;
2 veiksmas: įkiškite spyruoklę į stūmoklio angą, kaip parodyta paveikslėlyje žemiau:
2) Išmontavimo seka
1 veiksmas: pincetu nuimkite O-žiedą nuo mažo išorinio stūmoklio kreipiklio bloko apskritimo, kad atskleistumėte O-žiedo griovelį;
2 veiksmas: uždėkite dozavimo vožtuvo O-žiedo griovelį ant įrankio traukimo strypo galvutės, kaip parodyta toliau pateiktame paveikslėlyje:
3 veiksmas: stūmoklio kreipiklio bloką laikykite spaustukais ir pincetu įkiškite traukos spyruoklės lizdą į angą. Atkreipkite dėmesį į laiptuotą paviršių, nukreiptą į vidų;
4 veiksmas: Kaire ranka laikykite nailoninį strypą, o dešine – plaktuką. Lengvai bakstelėkite spyruoklinę sėdynę. Spyruoklės sėdynės plokštuma turi būti maždaug 0,3 mm žemiau išorinės plokštumos, kaip parodyta paveikslėlyje:
2. Iš anksto-įdiegta elektromagnetinio vožtuvo sekcija
5 veiksmas: įstatykite armatūrą į elektromagnetinio vožtuvo korpusą didesniu galu žemyn;
6 veiksmas: įkiškite poveržlę į mažesnį armatūros galą, kaip parodyta paveikslėlyje žemiau:
3. Galutinis bendras surinkimas
7 veiksmas: iš anksto-įstatytą stūmoklio kreipiklio bloką įstatykite į-iš anksto įdiegtą elektromagnetinio vožtuvo korpusą:
Laikykite elektromagnetinio vožtuvo korpusą ant spaustukų. Nailono lazdele švelniai bakstelėkite, kol vidinis ir išorinis kraštai bus lygūs. Kad neapvirstumėte, atkreipkite dėmesį į sukamąjį nailoninio strypo judėjimą ir galiausiai sumontuokite O-žiedą. Kaip parodyta paveikslėlyje žemiau:
